인벤터 스퍼기어 그리기 - 설계가속기 > Inventor

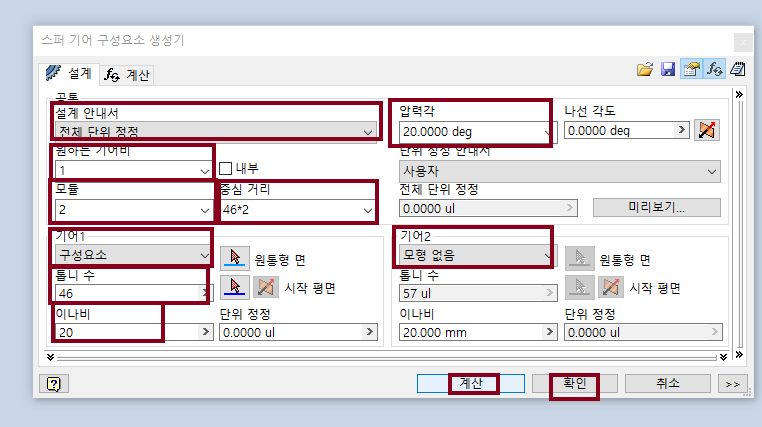

설계 안내서 : 전체 단위 정정

원하는 기어비 : 1

모듈 : 2  < -- 시험볼때 주어짐

중심거리 :  잇수 * 모듈 <-- 시험볼때 주어짐

기어1  : 구성요서

톱니 수 : 46 <-- 주어짐

이나비 :  자로 측정

압력각 : 20

기어2 : 모형 없음  -- 이단 스퍼기어일때는 구성요소로 함..

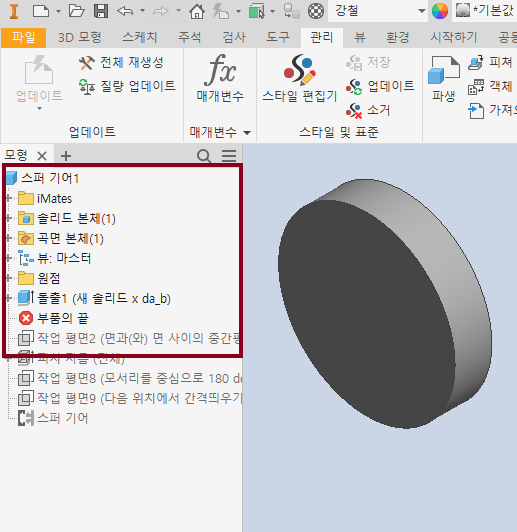

작업전

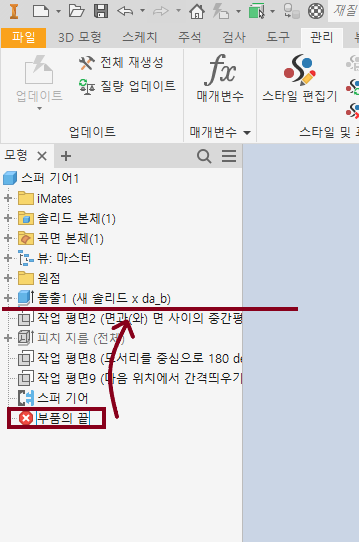

"부품으 끝"을 클릭 드레그 하여

돌출   밑으로 옮기기..
