[Inventor] 인벤터 유연성 구동하기

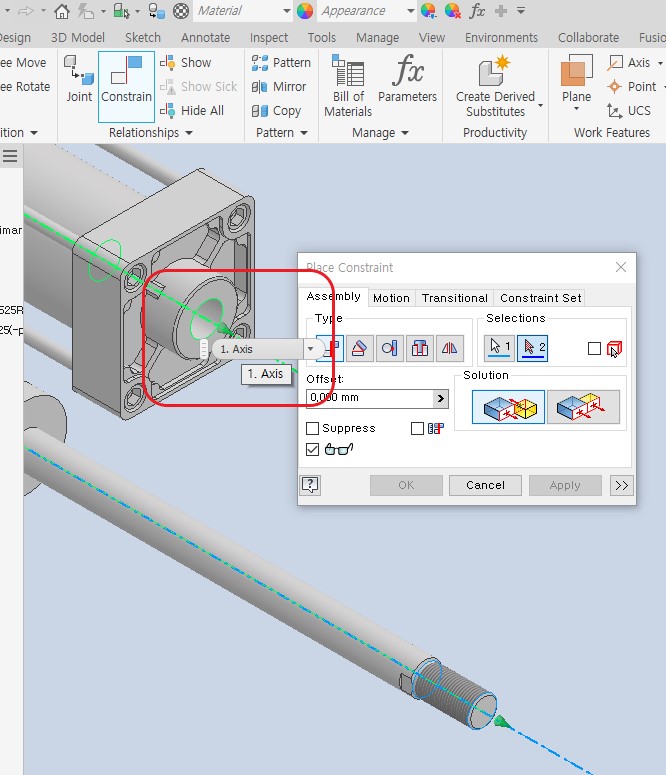

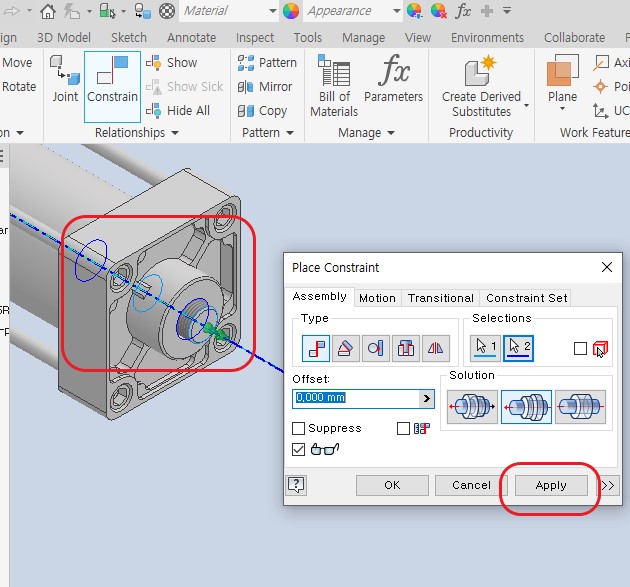

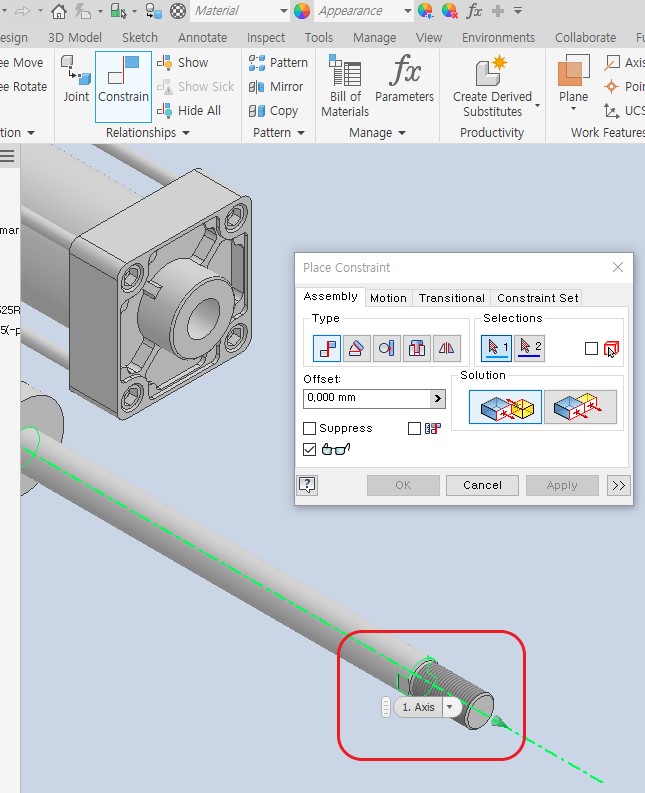

구속조건 기본으로  1. 로드축  2.실린더 중심축 선택

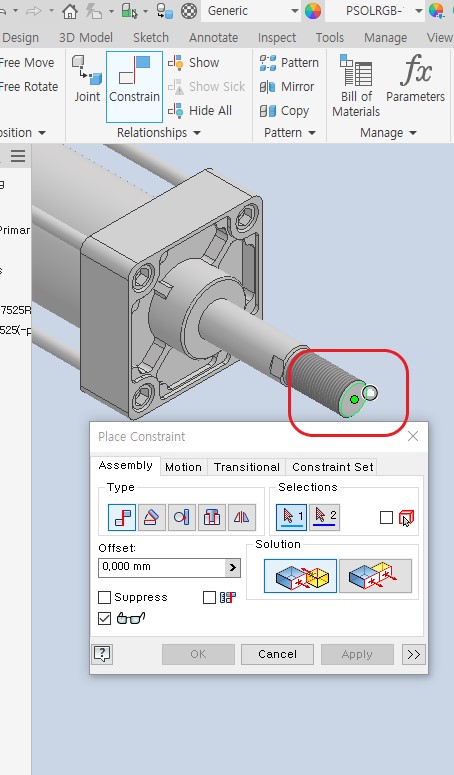

기본 구속 조건으로  실린더와 실린더 로드 돌출 높이 셋팅

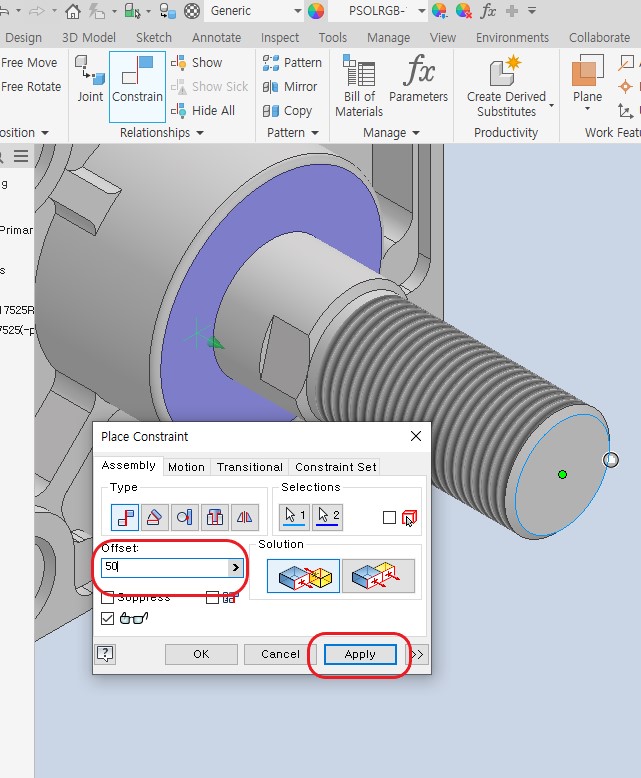

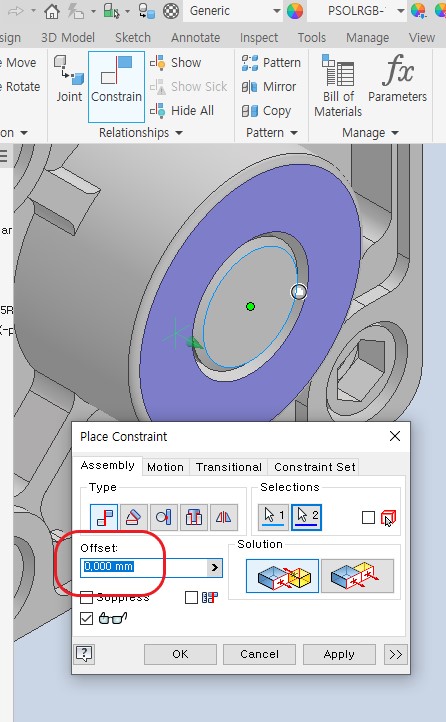

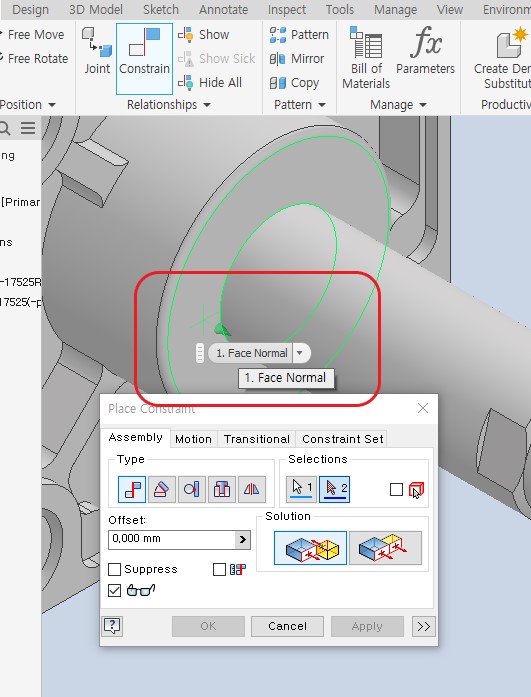

1.2 모두 모서리나 면 선택해서 거리를 잡아준다. 축으로 먼저 구속되서 구속된 축 방향으로 움직이나

이번 구속으로 움직일수 없게 된다.

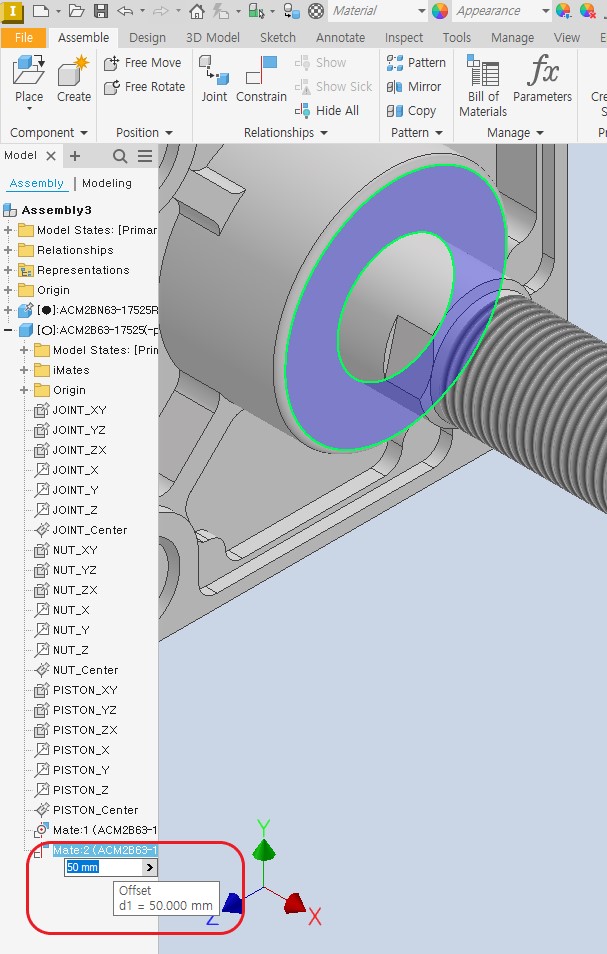

리스트 클릭하면 셋팅값이 나오는데

지금 상태는 욺직일수 없으므로

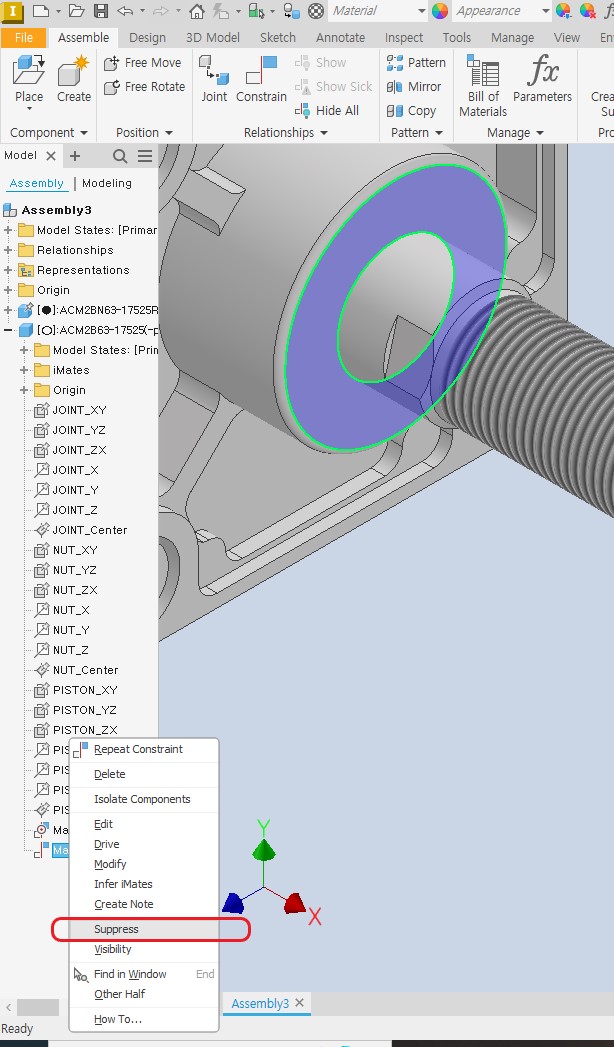

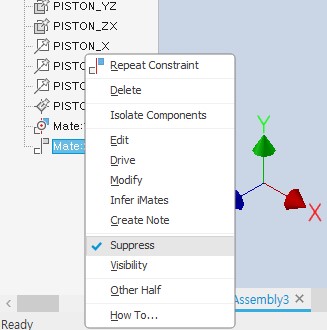

오른쪽 마우스 누르고 "억제"를 체크해주면 축 방향으로 움직일수 있게 됩니다.

"억제" 체크를 풀면 다시 원위치로 돌아가구요

기본위치를 잡을때 좋습니다.

이 실린더 바디와 로드 조립품을 다른 조립도에 불러서 가면 로드는 안움직이는데

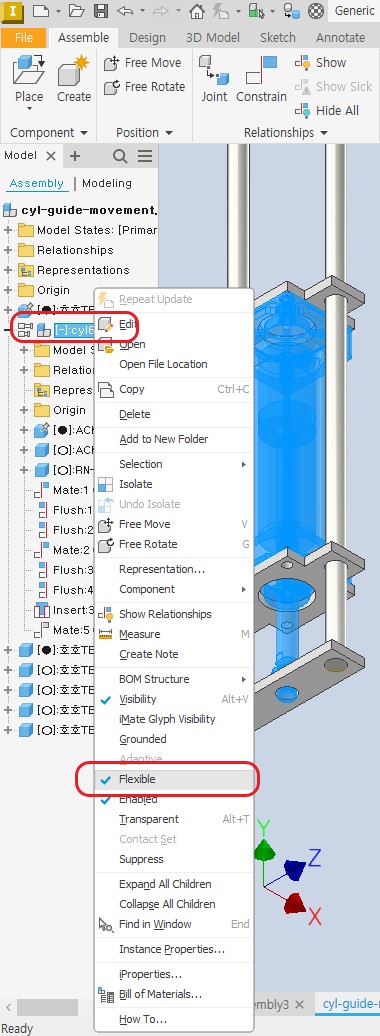

조립품 항목 오른쪽 마우스 "유연성" 체크하면 로드 움직입니다.
