오토캐드 치수선 설정, 치수 및 치수문자를 조정하는 변수(2탄) > AutoCAD

Dimlfac : 오토캐드가 계산한 치수값에 곱해지는 값을 지정합니다.

명령: dim
치수: lfac
치수 변수에 대한 새로운 값 입력 <1>: 2.54
치수: (원래 치수값에 곱해지는 값입니다.)
EXIT를 입력해서 명령 프롬프트로 복귀하십시오.
치수: *취소*

upd (치수변수를 적용 가능)

Dimjust : 치수문자의 위치를 조정합니다.

치수: just (위치를 조정합니다.)

치수 변수에 대한 새로운 값 입력 <0>: 1 (0에서 4까지 입력할 수 있습니다.)

치수:

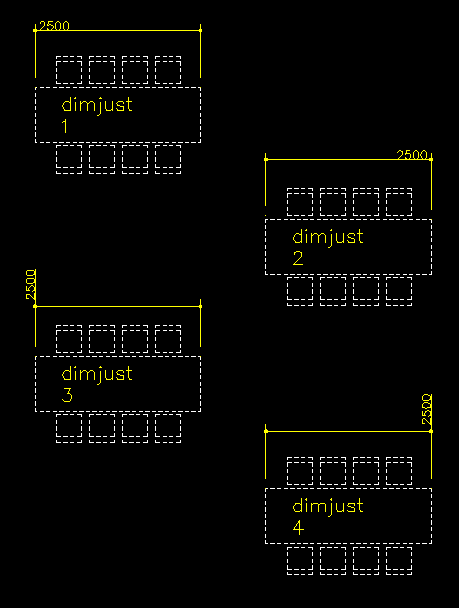

Options

0 : 기본값으로 치수문자가 가운데 위치합니다.

1 : 첫 번째 그린 치수보조선 쪽으로 이동합니다.

2 : 두 번째 그린 치수보조선 쪽으로 이동합니다.

3 : 첫 번째 그린 치수보조선의 위쪽으로 이동합니다.

4 : 두 번째 그린 치수보조선의 위쪽으로 이동합니다.

명령: dim
치수: just
치수 변수에 대한 새로운 값 입력 <0>: 1
치수: hor
첫 번째 치수보조선 원점 지정 또는 <객체 선택>:
두 번째 치수보조선 원점 지정:
치수선의 위치 지정 또는
[여러 줄 문자(M)/문자(T)/각도(A)]:
새로운 치수 문자를 입력 <2500>:
치수: just
치수 변수에 대한 새로운 값 입력 <4>: 0
치수: *취소*

Dimgap : 치수선과 치수문자 사이의 거리를 조정합니다.

-값을 이용하는 경우는 치수문자에 사각형이 그려집니다.

명령: dim
치수: gap
치수 변수에 대한 새로운 값 입력 <150>: 450 (간격을 조정합니다.)

명령: dim
치수: gap
치수 변수에 대한 새로운 값 입력 <150>: -100 (간격을 조정합니다.)

중요치수는 Gap의 - 값으로 사각형으로 강조하면 편리합니다

Dimtxt : 치수문자의 크기를 조정

문자크기만 커지고 문자값은 변화가 없습니다.

치수: txt
치수 변수에 대한 새로운 값 입력 <140>: 200
치수:
EXIT를 입력해서 명령 프롬프트로 복귀하십시오.
치수: *취소*

Dimunit : 치수유형(Dimstyle)에 사용될 단위를 조정합니다.

치수: unit
치수 변수에 대한 새로운 값 입력 <2>:  (1에서 5까지의 값을 사용할 수 있습니다.)
치수:

Options:

1 : 과학용(지수형) 단위를 사용합니다.

2 : 십진 단위를 사용합니다. (기본값)

3 : 공학용(피트, 인치형) 단위를 사용합니다.

4 : 건축용 단위를 사용합니다.

5 : 분수형 단위를 사용합니다.

대부분의 경우 2번 즉 십진단위를 이용합니다.

Dimlunit : 모든 치수기입에 사용될 단위를 조정합니다.

각도에 관한 것은 Dimaunit에서 조정합니다.

명령: dim
치수: lunit
치수 변수에 대한 새로운 값 입력 <2>: (1에서 5까지의 값을 사용할 수 있습니다.)
치수:

Options

Options:

1 : 과학용(지수형) 단위를 사용합니다.

2 : 십진 단위를 사용합니다. (기본값)

3 : 공학용(피트, 인치형) 단위를 사용합니다.

4 : 건축용 단위를 사용합니다.

5 : 분수형 단위를 사용합니다.

대부분의 경우 2번 즉 십진단위를 이용합니다.

Dimaunit : 각도치수를 기입할 때 단위를 조정합니다.

명령: dim
치수: aunit
치수 변수에 대한 새로운 값 입력 <0>: (0에서 3까지의 값을 사용할 수 있습니다.)
치수:

Options

0 : 십진 각도계를 사용합니다. (기본값)

1 : 도, 분, 초 형식의 각도계를 사용합니다.

2 : 경사도 형식의 각도계를 사용합니다.

3 : 라디안 형식의 각도계를 사용합니다.

기본값인 0 즉 십진을 가장 많이 이용합니다.

Dimadec : 각도를 정확히 표시할 때 각도의 소수점 자리 수 표현을 조정합니다.

치수: adec
치수 변수에 대한 새로운 값 입력 <0>: 2 (각도의 소수자리 수를 입력합니다.)
치수:

dimdec 명령을 이용하면 일반 치수의 소수자리 수 표현을 조정합니다. 기본값은 4로 소수 4자리까지 표시합니다.

Dimfrac : 분수형태의 치수기입 시 사용되며 분수의 표시방법을 조정합니다.

명령: dim
치수: lunit (치수표시 단위를 바꿉니다.)
치수 변수에 대한 새로운 값 입력 <2>: 5 (분수형으로 바꿉니다.)
치수: frac
치수 변수에 대한 새로운 값 입력 <0>: (0에서 2까지 사용할 수 있습니다.)

Options

0 : 기본형태로 분수를 표시합니다.

1 : 분수를 사선으로 표시합니다.

2 : 분수를 한 줄에 기입합니다.

Dimazin : 각도치수를 기입할 때 0의 표시 방법을 조정합니다.

명령: dim
치수: azin
치수 변수에 대한 새로운 값 입력 <0>: (0에서 3까지의 값을 사용할 수 있습니다.)
치수:

Options

0 : 정수와 소수 부분의 0을 모두 표시합니다. 즉 0.3400으로 표시됩니다.

1 : 소수점 앞의 0을 제거합니다. 즉 .3400으로 표시됩니다.

2 : 소수점 뒤의 0을 제거합니다. 즉 0.34로 표시됩니다.

3 : 정수와 소수부분의 0을 모두 제거합니다. 즉 .34로 표시됩니다.

Dimzin : 치수값에서 0의 표시를 조정합니다. 십진, 인치, 피트 단위에서만 영향을 줍니다.

명령: dim
치수: zin
치수 변수에 대한 새로운 값 입력 <0>: (0,1,2,3,4,8,12를 사용할 수 있습니다.)
치수:
