CAD 오토캐드 치수선 기입 및 용어 1 > AutoCAD

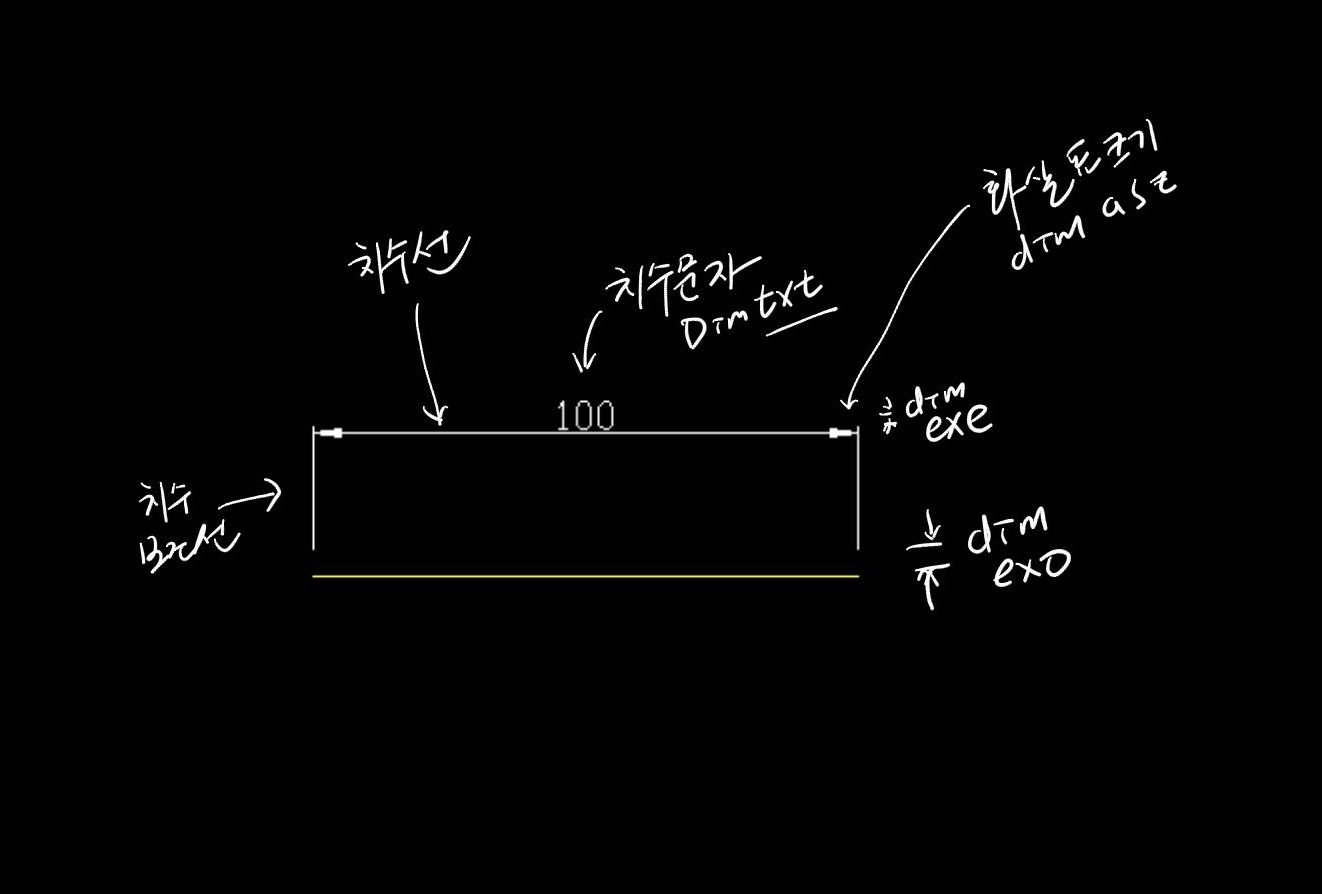

치수 용어

치수기입을 하는 방법은 매우 간단합니다.

치수보조선(Extension line)의 위치를 지정하고,

다음은 치수선(Dimension line)의 위치를 지정하고

치수문자(Dimension text)의 위치를 지정하는 순으로 작업이 진행됩니다.

항상 Command prompt area(명령행)의 메시지를 잘 보면서 어떤 작업이 진행 중인지를 잘 체크하고, 적절히 입력을 하여야합니다.

Command: 상태에서는 시스템변수를 적용하는 명령이 Regen 이였지만, 치수 상태에서는 바뀐 치수변수를 적용하기 위해서 Update(Upd) 명령을 이용합니다.

치수 툴바

일반 치수기입 한 객체는 하나의 객체로 취급됩니다. 이런 객체를 일반 객체로 분해할 때는 Explode 명령을 이용합니다.

기본 치수 기입명령 익히기

<dim, dimlinear, dimaligned, dimangular, dimbaseline, dimcontinue, leader, dimcenter, dimdiameter, dimradius, dimarc, dimjogged, dimedit, dimtedit, dimstyle, dimordinate, dimoverride, dimdisassociate, dimreassociate, dimregen, qdim, qleader, tolerance, Update, etc>

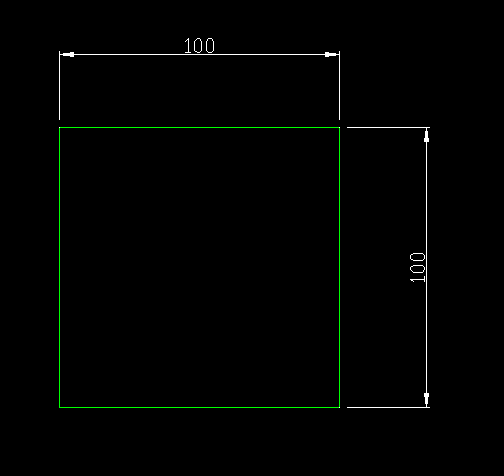

dimlinear : 선, 원, 호의 가로, 세로 방향의 선형 치수기입

두 점을 이용하여 치수기입을 할 수도 있고, 객체를 선택하여 치수기입을 할 수도 있습니다. 가장 많이 이용하는 명령

Command: dimlinear (단축키 : dli, dimlin)

Command: dli (단축키를 이용합니다.)

DIMLINEAR

Specify first extension line origin or <select object>: (치수보조선의 시작점을 선택합니다.)

Specify second extension line origin: (치수보조선의 둘째 점을 선택합니다.)

Non-associative dimension created.

Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: (치수선의 위치를 지정합니다.)

Dimension text = 100 (오토캐드에서 인식한 거리입니다.)

Command:

Options

Mtext : Multiline Text Editor 대화상자가 나타납니다. 자세한 사용방법은 Mtext 명령을 참고하세요.

Text : 치수문자를 입력합니다.

Angle : 치수문자의 각도를 조정합니다.

Horizontal : 가로 치수기입을 합니다.

Vertical : 세로 치수기입을 합니다.

Rotated : 치수보조선의 각도를 조정합니다.

명령: _dimlinear
첫 번째 치수보조선 원점 지정 또는 <객체 선택>:
두 번째 치수보조선 원점 지정:
치수선의 위치 지정 또는
[여러 줄 문자(M)/문자(T)/각도(A)/수평(H)/수직(V)/회전(R)]:
치수 문자 = 100
명령:
DIMLINEAR
첫 번째 치수보조선 원점 지정 또는 <객체 선택>:
두 번째 치수보조선 원점 지정:
치수선의 위치 지정 또는
[여러 줄 문자(M)/문자(T)/각도(A)/수평(H)/수직(V)/회전(R)]:
치수 문자 = 100
명령: dim
치수: exo
치수 변수에 대한 새로운 값 입력 <0.6250>: 3
치수: upd
객체 선택: all
6개를 찾음

치수:

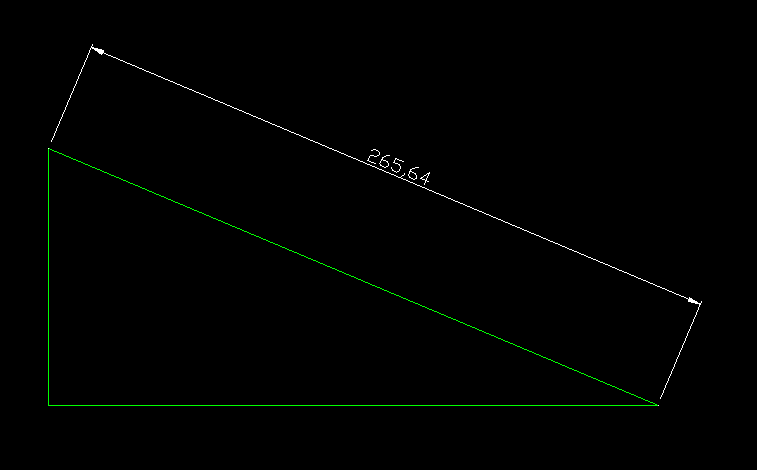

dimaligned : 각도가 있는 치수 기입을 합니다.

Command: dimaligned (단축키 : dal, dimali)

Command: dal (단축키를 사용합니다.)

DIMALIGNED (정식 명령입니다.)

Specify first extension line origin or <select object>: (첫 번째 치수보조선 선택)

Select object to dimension: (두 번째 치수보조선의 위치 선택)

Specify dimension line location or [Mtext/Text/Angle]:

Dimension text = 265.64 (오토캐드가 계산한 값입니다.)

Command:

<dimaligned 연습>

Options

Mtext : Multiline Text Editor 대화상자가 나타납니다.

자세한 사용방법은 Mtext 명령을 참고하세요.

Text : 치수문자를 입력합니다.

Angle : 치수문자의 각도를 조정합니다.DIMLINEAR로 정확히 치수를 알 수 없는 부분에 이용합니다.

Dimension toolbar:

Dimension menu: Aligned

Dim: Prompt 상태에서는 Ali를 이용합니다.

Command: dimaligned (단축키 : dal, dimali)

Command: dal (단축키를 사용합니다.)

DIMALIGNED (정식 명령입니다.)

Specify first extension line origin or <select object>: (첫 번째 치수보조선 선택)

Select object to dimension: (두 번째 치수보조선 선택)

Specify dimension line location or [Mtext/Text/Angle]:

Dimension text = 265.64 (오토캐드가 계산한 값입니다.)

Command:

<dimaligned 연습>

Options

Mtext : Multiline Text Editor 대화상자

Text : 치수문자를 입력

Angle : 치수문자의 각도 조정

명령: _dimaligned
첫 번째 치수보조선 원점 지정 또는 <객체 선택>:
두 번째 치수보조선 원점 지정:
치수선의 위치 지정 또는
[여러 줄 문자(M)/문자(T)/각도(A)]:
치수 문자 = 265.64

dimangular : 선, 원, 호의 각도 치수기입을 합니다.

객체를 이용하여 바로 각도치수를 그릴 수도 있지만, 3개의 점을 이용하여 원하는 부분의 각도 치수기입을 할 수도 있습니다.

원의 각도를 잴 때도 2점을 지정해야합니다. 즉 이 두 점이 각도가 됩니다. 호의 경우는 양끝 점을 기준으로 각도를 잽니다.

Command: dimangular (단축키 : dan, dimang)

Command: dan (단축키를 사용합니다.)

DIMANGULAR (정식명령입니다.)

Select arc, circle, line, or <specify vertex>: (첫번재 선을 선택)

Select second line: (두번째 선을 선택)

Specify dimension arc line location or [Mtext/Text/Angle]: (치수선의 위치)

Dimension text = 62 (오토캐드가 계산한 값입니다)

Command:

dimbaseline : 층을 쌓아 가는 형태의 치수기입을 합니다.

이 명령을 사용하기 위해서는 위에서 배운 dimlinear, dimaligned, dimangular를 먼저 선행한 후에 사용합니다.

Command: dimbaseline (단축키 : dba, dimbase)

Command: dli
